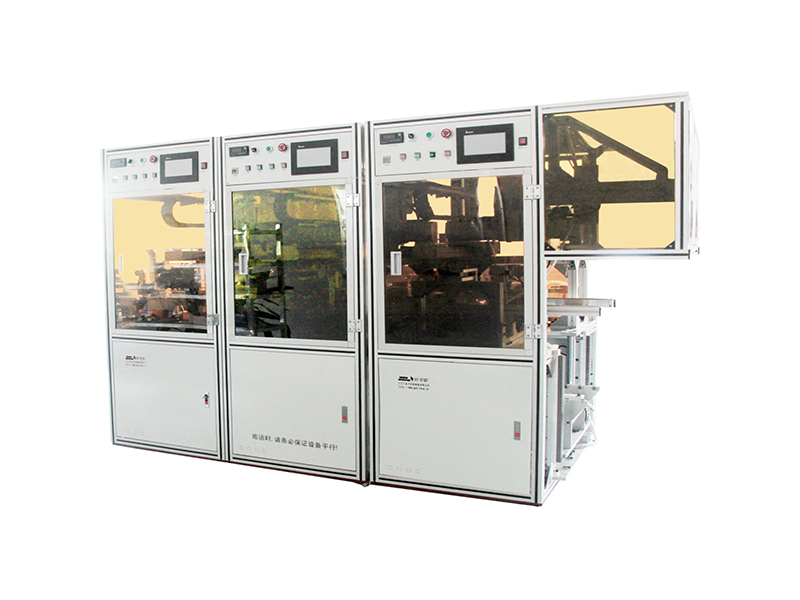

XY-570T多軸在線式自動點膠機

多軸在線式自動點膠設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。3個膠頭同時作業。自動點膠機,全自動點膠機,視覺點膠機品牌廠家價格實惠-鑫華智能。...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：188-2559-6589

產品特性
產品參數
行業應用
應用視頻

多軸在線式自動點膠機機優點：

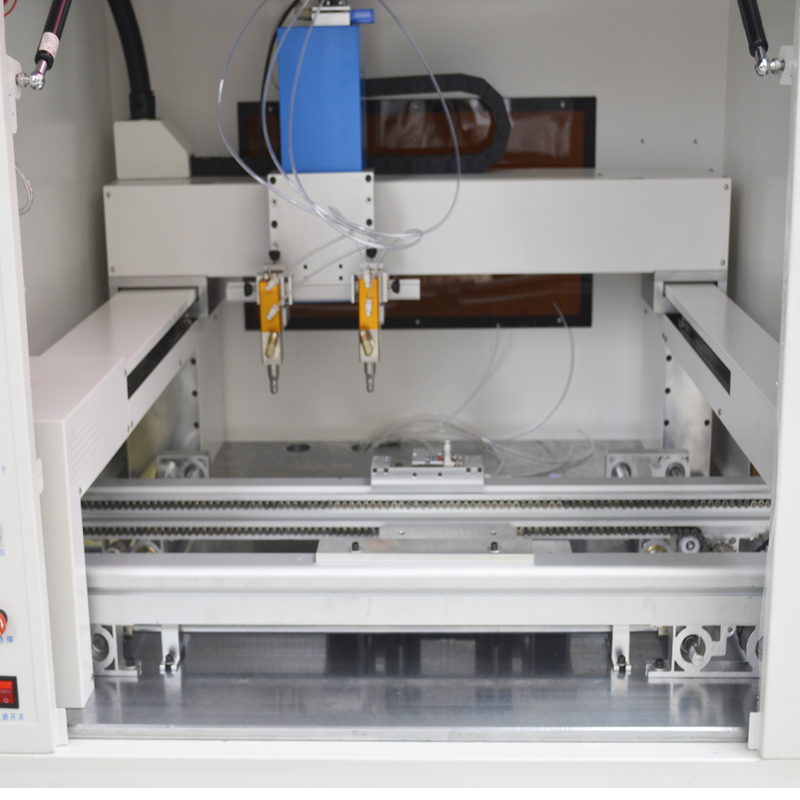

設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。 3個膠頭同時作業，產量成倍增長。正常工作時每個點膠設備的前后都有產品待料，待三個點膠設備完成后，流水線同步動作。流水線設置定位裝置，保證產品的快速移動和定位性，產品到位后氣缸頂起產品，翻轉軸夾緊產品實現翻板動作。

型號Model	XY-570T
有效運動行程 Working range(mm)	X400Y450Z180mm，第四、五軸為產品翻轉和膠閥擺動軸，根據客戶需求完成指定度數翻轉 The fourth and fifth axes are product turning and rubber valve swinging axis, which can complete the specified degree turning according to customers’ requirements
移動速度Moving speed(mm/s)	X/Y:500mm/s Z:300mm/s
控制方式 Programming mode	手持示教器teach pendant
重復精度 Repeatability accuracy	±0.03mm
直線運動方式 Drive mode	日本伺服電機+滾珠絲杠傳動 Japan servo motor + ball screw drive

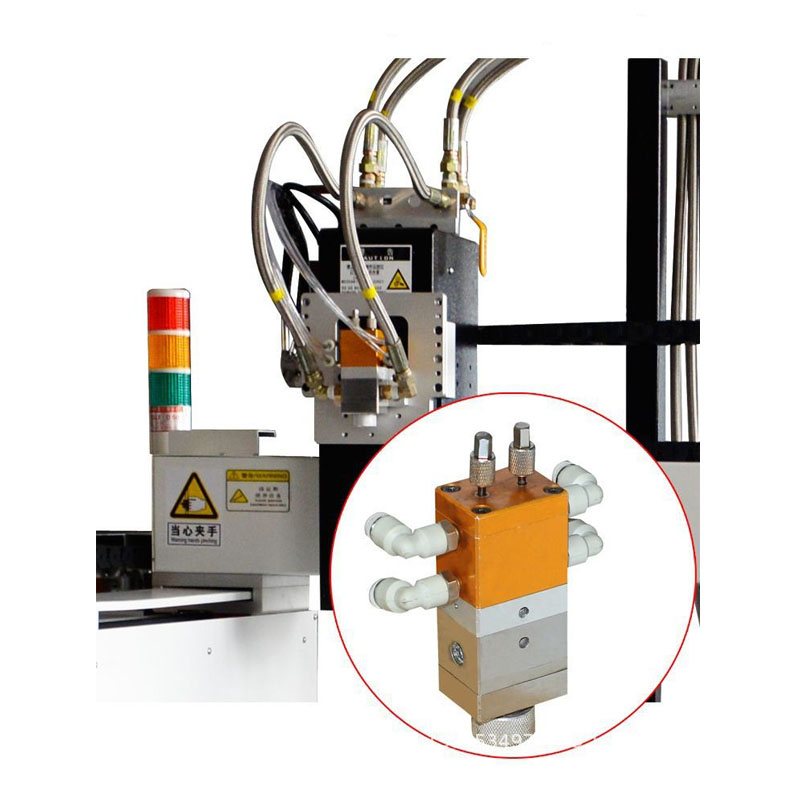

涂膠方式 Dispensing	高精度點膠閥3支 high precision dispensing valve 3 pcs
供膠方式 Glue supply	供膠系統3臺 Glue supply system 3 sets
PLC+人機 PLC + man machine	3套 high precision dispensing valve 3 pcs
輸入電源 Full-voltage	AC220V 50-60Hz
工作環境溫度 Operating temperature	10-40℃
工作環境濕度 Operating humidity	20-90% no condensation
氣壓要求 Pressure	0.4~0.8Mpa
外觀尺寸Dimension	約W3000L1330H1850mm（此尺寸僅供參考，具體請以實物為準）
重量 Weight	約500kg around500kg

多軸在線式自動點膠機廣泛應用于汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。
